1.引言
　　測繪是為經濟建設、國防建設和社會發展提供基礎地理信息的基礎性、公益性事業，關系國家主權、國防安全和國家秘密，是實現經濟社會可持續發展的基礎條件和重要保障。為使測繪事業適應我國社會主義建設高速度發展的要求，首先必須大力發展現代化的測繪科學技術。為了更好地慣徹落實建設數字化、信息化的測繪服務網絡，全面加快完成基礎測繪任務，進一步服務“海峽西岸經濟區”的建設，在這新形勢下我們的基礎測繪項目為能更好更及時的服務地方的的建設，必然面臨著工期緊、任務重的困難。在數字化信息化不斷發展的今天基礎測繪生產中的一些舊技術和作業方法必然不能滿足新的生產要求，必須需要在技術上取得創新和改進，以便能夠更好的促進測繪生產的新要求。
　　本文主要探索的是全數字攝影測量的新技術新方法在基礎測繪生產中的應用，主要從DLG的整個生產流程包括調繪底圖制作、數字化外業調繪、內業數據采集和編輯等工序中分析、研究全數字化作業方式在航空攝影測量中的應用。并通過對1：5000 DLG生產的介紹和技術分析，驗證新作業方法和新標準的使用，從中不斷的改進DLG產品的生產工藝和提高DLG產品質量，促進基礎測繪項目的快速發展和技術創新。
　　2.技術路線及作業流程
　　成圖是采用全數字攝影測量方法進行作業生產，以傳統航片為數據源，通過影像掃描及影像增強處理后，經過外業像控及內業加密，在全數字攝影測量系統上進行光束法區域網自動空中三角測量和在PATB中進行平差解算，根據核線影像自動進行影像匹配，建立數字地面模型，進行地物（外業調繪采用1:5000 DOM套合原1：1萬 DLG噴繪出圖作為外業數字化調繪底圖進行調繪，野外調繪后再直接在電腦上進行清繪整理。）地貌立體測繪,最后利用相關軟件進行編輯、檢查,生成數字線劃圖DLG。大致的作業流程說明見圖一。

　　3.生產應用及技術創新
　　3.1調繪底圖（DOM）的制作
　　DOM是利用數字高程模型（DEM）對數字化航空像片、數碼航片、遙感影像等，經逐像元進行投影差改正、鑲嵌，再按圖幅范圍剪裁生成的數字正射影像數據集。它是同時具有地圖幾何精度和影像特征的圖像，具有精度高、信息豐富、直觀真實等優點。而做為外業調繪工作底圖使用的DOM，其本身質量、數學精度是否滿足規范要求，將直接關系到外業調繪成果的準確性、可靠性。
　　3.1.1用于糾正的DEM采集
　?。?）引入空三加密成果建立測區文件，恢復模型。生成模型的核線影像，對核線影像進行匹配，并根據要求對模型的匹配結果進行交互立體編輯。
　?。?）生成糾正用的數字地面模型DEM。
　　3.1.2糾正鑲嵌
　　（1）根據單模型DEM及像片內外方位元素、影像分辨率，采用微分糾正方法進行糾正及影像重采樣，生成單模型DOM。
　?。?）用鑲嵌拼接軟件對所生成的所有單模型DOM進行拼接作業、人工交互編輯拼接線，執行影像鑲嵌命令，自動拼接成標準分幅的DOM。
　　3.1.3 DOM的檢查和修補
　?。?）在photoshop軟件中檢查DOM影像色彩、變形、拉伸、模糊等情況，并進行相應的色彩調整和區域修補。
　　（2）在ArcView軟件下進行圖幅接邊檢查，主要檢查圖幅接邊處影像的亮度反差、色彩是否基本一致，同名點距離是否超限等。
　　3.2外業數字化調繪
　　在基礎測繪的生產中，傳統調繪方法是采用小筆尖直接在調繪片上清繪進行的，現我們采用數字化調繪的方式進行外業調繪。數字化調繪就是以DOM疊加DLG為藍本，噴繪出圖作為外業調繪片進行調繪，然后在電腦上直接進行清繪。用線劃圖套合正射影像作為外業調繪片，這是一種全新的調繪方法。數字化調繪相比傳統的調繪，有如下優點：一是減輕了作業員的工作量和野外資料攜帶；二是直接在電腦上進行清繪，使符號、注記等更加標準和規范；三是對現實的地形地貌情況有一定的預先認識，并且圖面更整潔、清晰、美觀，同時使下道工序更容易識別，可以在圖面上直觀地發現差、錯、漏之處，能有重點、有選擇地進行補繪及糾錯，縮短了成圖周期，極大提高了工作效率。
　　3.2.1調繪底圖分析
　?。?）用新制作的DOM套合原測區1：1萬DLG數據（或者是用內業立體調繪的新數據套合DOM）。

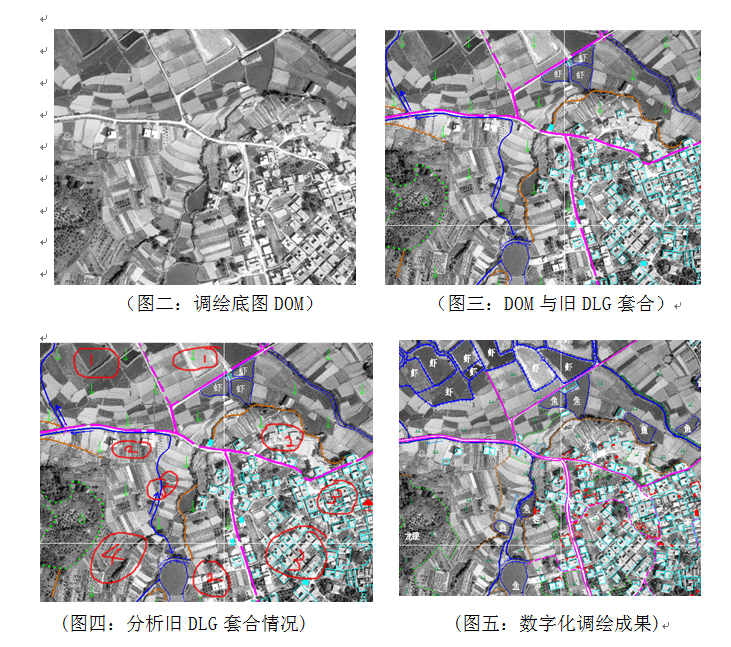

　?。?）對套合后的底圖數據進行全面直觀的分析、比較，確定需要外業實地重點調查、核對的對象、區域（如：植被、居民等）和無需外業再詳查且未有變化的要素(如：部分水系、交通等)。如（圖二、圖三）所示。
　?。?）分析套合的底圖數據后，標示出分析情況，并把分析結果進行整理記錄。如(圖四)所示對底圖進行分析后的標注,具體的分析和標注情況如下:
　　標注1影像中發現有新增水塘和養殖場，外業需要調繪。
　　標注2影像中發現有新增居民地，外業需要調繪。
　　標注3原綜合的居民地需要根椐新要求要求進行細化整飾。
　　標注4此處植被符號與影像不符需要外業調繪時核對。
　　標注5此處水系與影像紋理可能不符需要外業調繪時核對。
　　3.2.2外業實地調繪
　?。?）針對分析底圖數據的情況，設計外業實地調繪的路線和區域。
　　（2）對于新增、變化的區域要進行有目的、有重點的外業調繪。
　?。?）對地物要素進行屬性確認，對于新增、缺漏的地物要認真的調繪或補測。

      （4）對于外業無法實地調繪的特殊區域要做相應的記錄說明。
　　3.2.3數字化整飾
　?。?）使用AOTOCAD軟件在數字底圖上對外業調繪成果進行數字化、并按設計要求對套合的原DLG和新調繪的數據進行整合、比較、更新、重建。
　　（2）按外業調繪成果的設計要求對調繪數據進行全方位的整飾、圖幅接邊，并按要求填定圖歷薄信息(外業調繪部分)。數字化調繪的成果見圖五。
　　3.3內業全數字測圖與編輯
　　3.3.1內業全數字測圖
　?。?）測圖數據的采集主要有七大類：即居民地和垣柵、工礦建筑及其它設施、道路及附屬設施、管線及附屬設施、水系及附屬設施、地貌、植被。另外還外引用和核對定位基礎要素。
　　（2）分析外業調繪成果，并利用調繪成果進行有目的內業立體測圖或修測。
　　3.3.2 數據編輯
　　（1）根椐測圖成果，對八大類要素進行相應編輯、賦值、建拓撲、接邊等。
　?。?）進行編輯時有些要素可以直接引用調繪成果時，但要特別注意其變形、位移等問題。（如：新增地物、地類界、路網、水系等）。

　　4．結束語
　　本文通過對1：5000 DLG生產過程的介紹和系統分析。使我們從一個全新的角度了解數字化、信息化在基礎測繪生產中的作用。數字化調繪取代傳統調繪和全數字攝影測量的不斷發展成熟，必定促進基礎測繪事業全新的發展，并使許多的技術在實踐中不斷的改進、升級和創新。數字化調繪、全數字攝影測量已使基礎測繪的生產實現了內外業一體化，外業調繪使用內業制作的DOM套合DLG進行數字化調繪，而內業測繪可以直接引用外業數字化調繪成果。通過多個項目的生產，我們也論證了根據具體的項目需要也可以直接引用數字化調繪成果進行修測、編輯、符號化等內業工作。這樣從中大大縮短了項目周期、節約成本、提高了作業效率。
